Autóipar

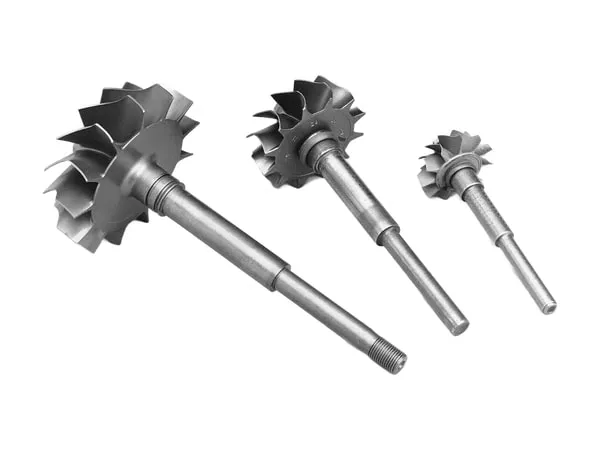

motorszelep · turbófeltöltő-turbinakerék tengellyel · kardán- és hajtótengely · féltengely · kormánytengely · lengéscsillapító-alkatrész · légzsák-gázgenerátor háza
Alkalmazások
A dörzshegesztés a gépjárműipartól a hidraulikán és a mezőgazdasági gépgyártáson át a szerszámgyártásig számos területen bevált eljárás. Segítségével összetett geometriájú darabok egyszerű elemekből építhetők fel, és egyetlen alkatrészen belül eltérő vegyi összetételű és mechanikai tulajdonságú anyagok társíthatók.
Iparágak
Haszonjármű- és buszgyártás

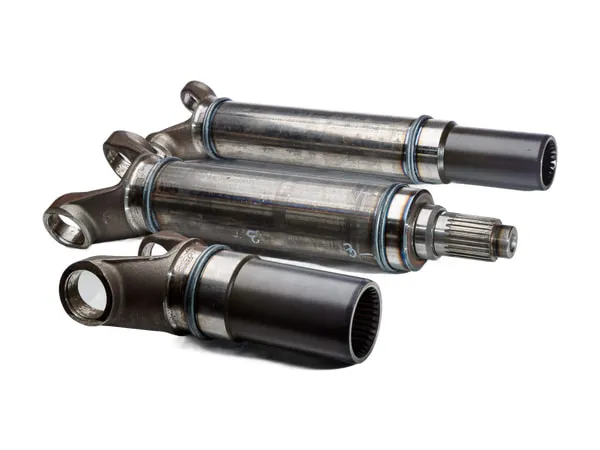

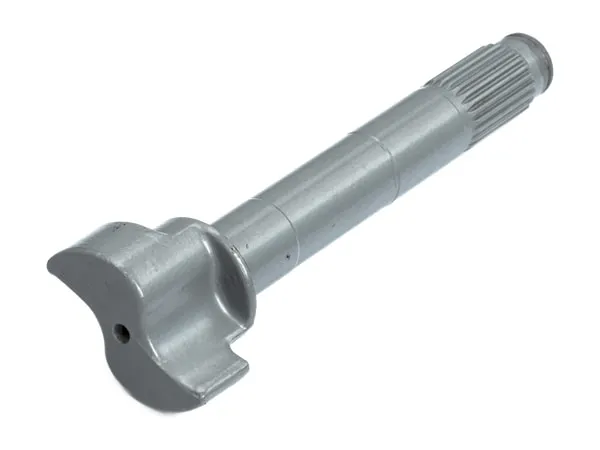

hajtott tengely · pótkocsitengely · fékkulcs · kerékagy · kardántengely
Vasúti járműipar
fékberendezés-alkatrész · tengely · rudazat
Hidraulika és pneumatika

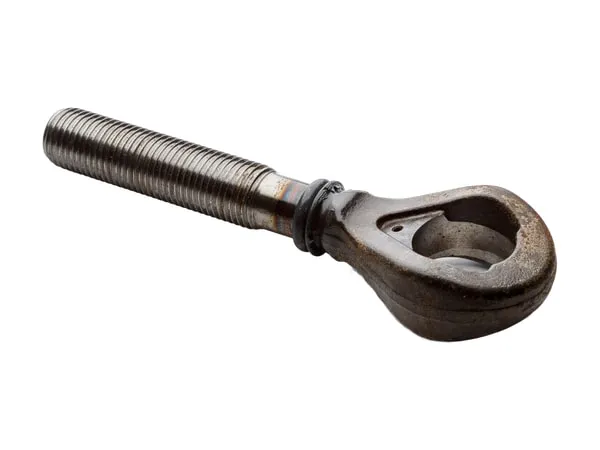

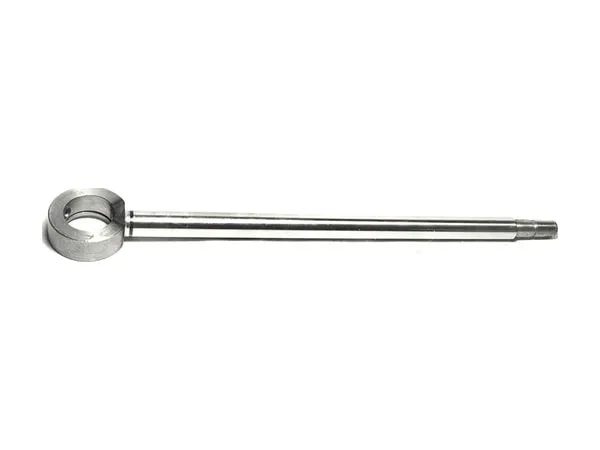

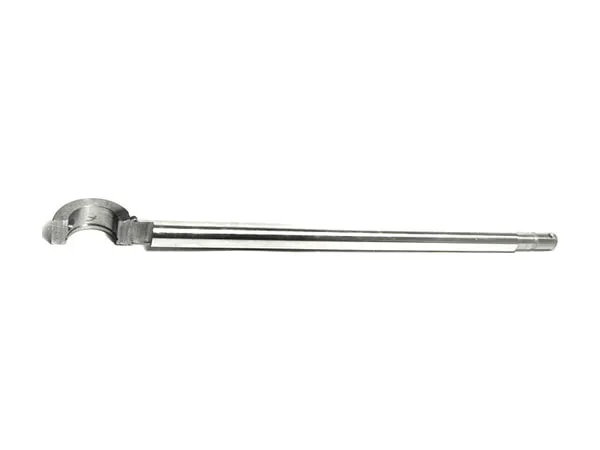

dugattyúrúd · szemes hengerfenék · szemes és villás rúdvég
Mezőgazdasági és építőipari gépek
bolygóház · hajtótengely · kerékagy · lánctalpgörgő · hidraulikus munkahenger
Szerszámgyártás

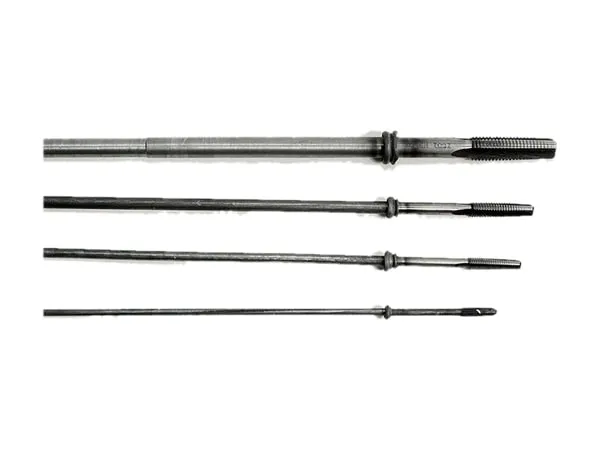

csigafúró · maró · dörzsár · menetfúró · üregelőtüske · kőzetfúró · szerszámbefogó
Villamosipar és energetika

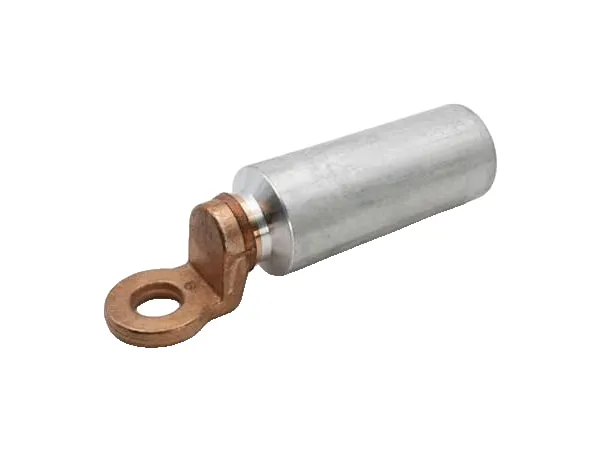

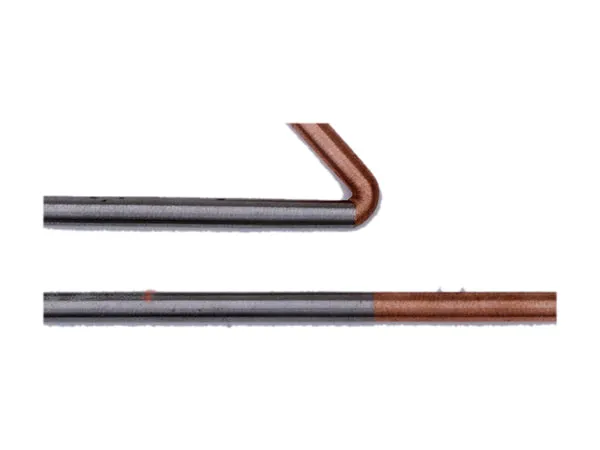

réz–alumínium kábelsaru · áramsín-csatlakozó · akkumulátor-csatlakozó · réz–acél áramvezető csap
Hűtés-, klíma- és kriogéntechnika

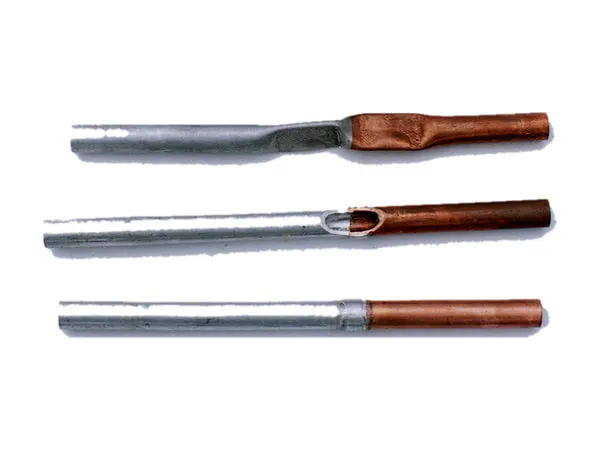

alumínium–réz csőátmenet · alumínium–rozsdamentes acél csőátmenet
Általános gépgyártás

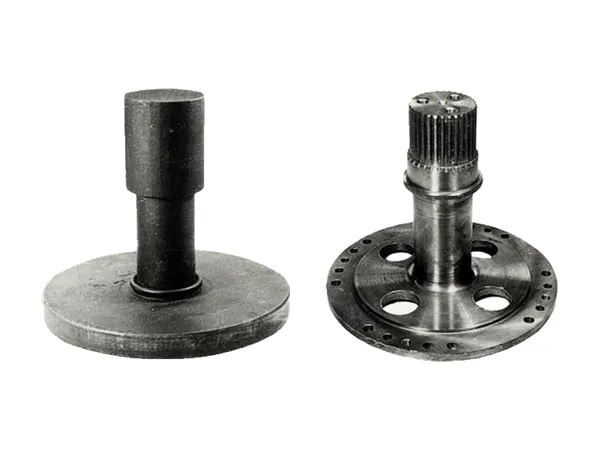

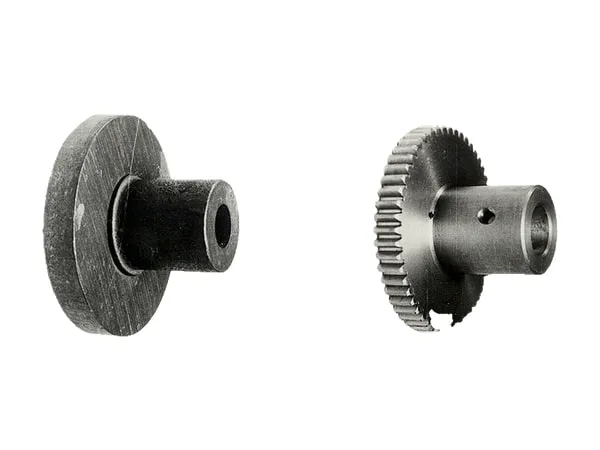

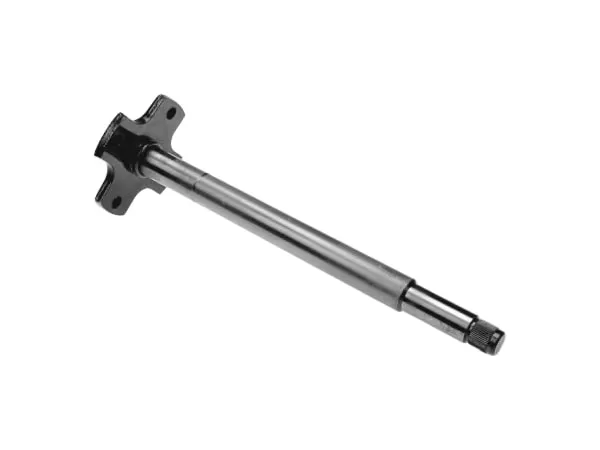

karimás tengely · fogaskerék agya · karimás csőcsonk
Építőipar

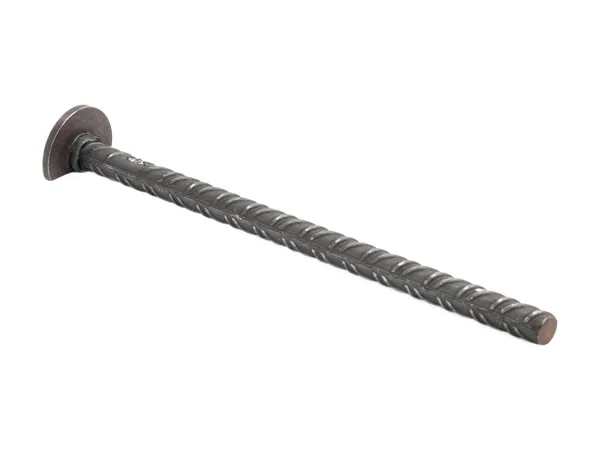

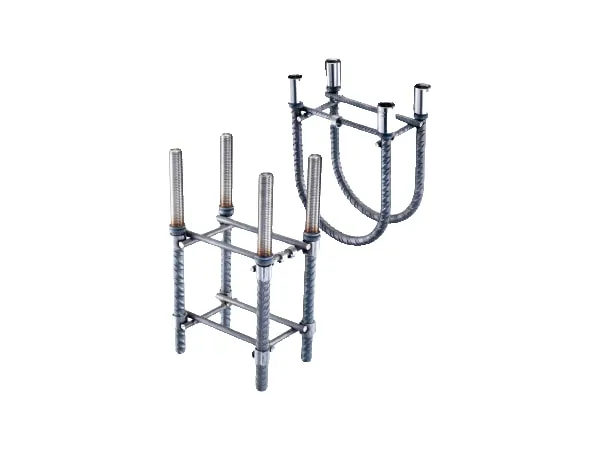

fejes betonacél · horgonyelem
Olaj- és gázipar, bányászat

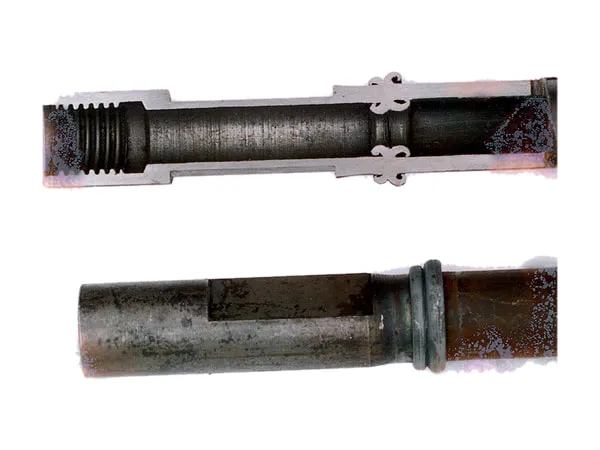

fúrócső és csatlakozója · fúrórúd · korrózióálló csőátmenet · szivattyúalkatrész
További iparágak
- Szivattyú- és kompresszorgyártás
- szivattyútengely · kompresszor-alkatrész
- Repülőgép- és űripar
- hajtóműtengely · hajtóműtárcsa tengellyel · futómű-alkatrész · titán kötőelem
- Védelmi ipar
- hajtó- és futóműtengely · lőszer-alkatrész
- Orvostechnika
- csípőprotézis-szár · sebészeti eszköz
- Atomenergetika
Gazdaságossági példák
A hagyományos gyártási technológiához viszonyítva.
Mezőgazdasági gépgyártás

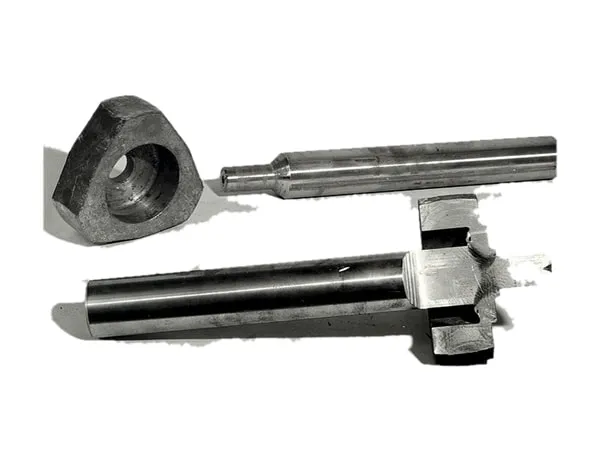

Traktorbolygóház
−45%
előállítási
költség
költség
Hagyományos technológia
A traktorbolygóház viszonylag nagy tömegű fejrészből és hosszú szárból áll. A hagyományos gyártási technológiája az öntés vagy a kovácsolás. Mindkét eljárás munka-, illetve energiaigényes. Kovácsoláskor és öntéskor is gondot okoz a viszonylag hosszú tengely.
Dörzshegesztéssel
Az alkatrész egységre bontható: a házra és a tengelyre. A ház jól kovácsolható szénacélból, a tengely a nagyobb szilárdsági igénybevétel miatt ötvözött acélból készül. A bolygóházat hegesztés után normalizáljuk, készremunkáljuk. Az így készült bolygóház élettartam szempontjából egyenértékű a kovácsolt alkatrésszel.
Motorgyártás
Forgattyústengely
−60%
költség, az öntötthöz
képest
képest
−48%
költség, a kovácsolthoz
képest
képest
Hagyományos technológia
A forgattyústengely előgyártmánya általában öntéssel vagy kovácsolással készül.
Dörzshegesztéssel
Három részre bontható, és ezek darabolással gyorsan elkészíthetők.
Szerszámgyártás

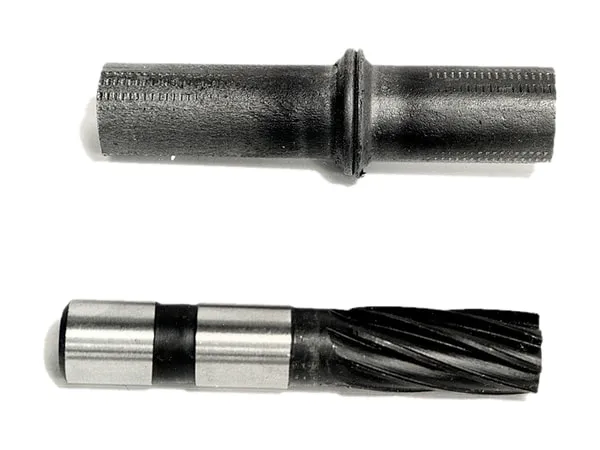

Forgácsolószerszám
−30–40%
anyag-
felhasználás
felhasználás
Hagyományos technológia
Egy darabból, teljes hosszában gyorsacélból (HSS) készül.
Dörzshegesztéssel
A forgácsolószerszámok munkavégző része gyorsacélból (HSS), a szára szénacélból készül. A dörzshegesztés pontos, repedésmentes kötést biztosít a két eltérő acél között. A hegesztett szerszám azonos éltartósságot mutat, mint az egy darabból készült.
Hidraulika

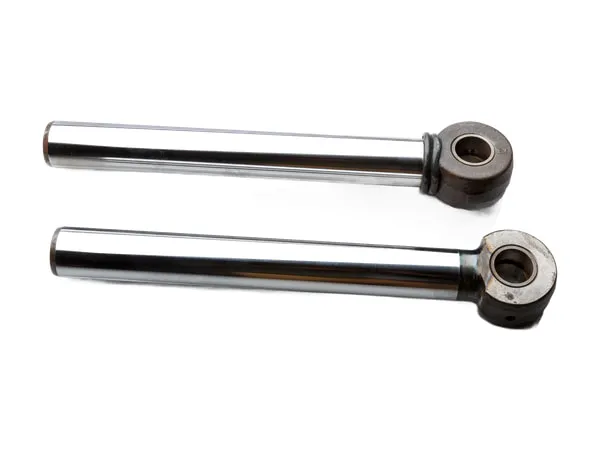

Dugattyúrúd
−20–30%
gyártási
költség
költség
Hagyományos technológia
A két részt menetes vagy zsugorkötés kapcsolja össze.
Dörzshegesztéssel
A működő felület edzett vagy krómozott acélból, a hátsó vég lágyabb acélból készül. Dörzshegesztéssel a két rész nagy pontossággal illeszthető, és a kötés jobban ellenáll a váltakozó terhelésnek, mint a menetes vagy zsugorkötés.
Autóipar

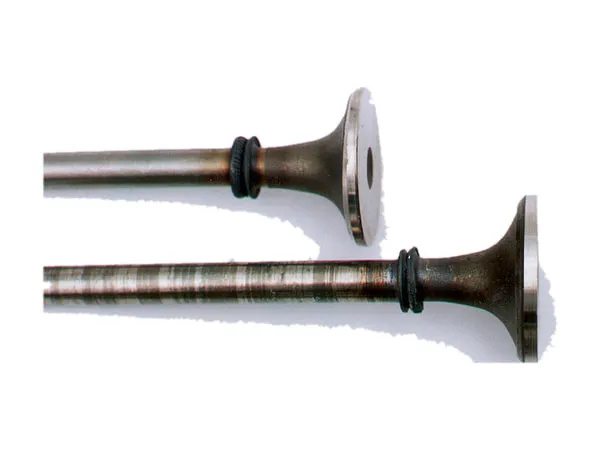

Motorszelep
Hőálló fej, kopásálló szár
A feladat
A szárnak kopásállónak, a fejnek hőállónak kell lennie.
Dörzshegesztéssel
A két ötvözetet dörzshegesztés köti össze. Ennél az alkatrésznél különösen fontos az egytengelyűség, amelyet az eljárás biztosít.
Szivattyúgyártás
Szivattyútengely
Rozsdamentes acél és szénacél, eltérő átmérővel
A feladat
A tengelynek csak az egyik fele van kitéve korróziónak, és gyakori az átmérőváltás.
Dörzshegesztéssel
Jelentős megtakarítást jelent, ha a rozsdamentes acélhoz akár eltérő átmérőjű, olcsóbb szénacélt hegesztünk.
Repülőgépipar
Hajtóműtárcsa és tengely
Titán- és nikkelötvözetek
A feladat
A repülőgépiparban használt titán- és nikkelalapú ötvözetek ömlesztő hegesztéssel nehezen köthetők.
Dörzshegesztéssel
Pontos, szennyeződésmentes kötés készül, például hajtóműtárcsák és tengelyek között.
Ajánlatkérés
Küldje el az alkatrész rajzát, az anyagpárosítást és a tervezett mennyiséget. Megvizsgáljuk, alkalmas-e az alkatrész dörzshegesztésre, és javaslatot teszünk a gyártás módjára: bérgyártásra vagy a feladathoz illesztett gépre. Minden esetben próbahegesztéssel igazoljuk a technológiát.
